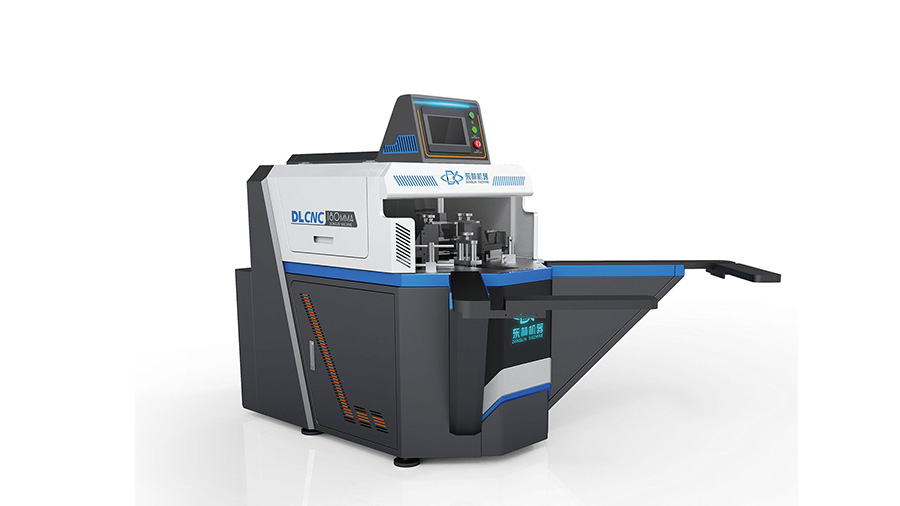

【DLCNC-180MMA數控重型組角機】
此款機器是一款純數控型組角機,自主產權,專利產品,它不但實現了各種型材轉換時各調整環節快速準確的轉換,還把調整完成后的組角數據自動存入數據庫,下次使用調出即可無需再做調整,可儲存100組數據。此款機器整個機械結構改變了全球范圍內現有機型的結構模式,主動力不用油不用氣,不用擔心漏氣、漏油及密封圈老化等問題,不但保證進給的完全同步,主動力機械部分可保證長期穩定的工作無磨損、無變形(理論數據可保證20年不變);此款新型數控組角機可以說是對同類機型的一種顛覆性改變,開創了組角機歷史的嶄新時代。
設備特點
◆ 組角刀可單獨快速更換,每片刀可任意上下調整高度,有獨立的快速夾緊機構,調整刀具可在10秒鐘內完成。
◆ 主定位塊無需拆卸就可以在2秒內調整好高度。
◆ 主進給結構部分長年不間斷的運行可保證無磨損、無變形無需做任何調整。
◆ 可儲存每種型材的組角數據,使用時調出即可,可在20秒內更換加工不同型號的型材。
◆ 定位和進給速度可以任意調整,加工效率高。
◆ 所有的機械進給數據及參數都是觸摸屏調整和控制,組角的位置及深度無需機械調整。
◆ 組角范圍大,組角高度可到180MM,可制作大尺寸及壁厚厚的門窗。
◆ 有兩種數控組角模式,可根據工人的熟練程度任意選擇。
◆ 本機型無需專業的工人就可以迅速的掌握,并且不容易出錯。
技術參數
型號 |
輸入 功率 |
輸入 電源 |
工作 氣壓 |
最大加工 高度 |
外形 尺寸 |
重量 |
DLCNC-180MMA |
6KW |
220V 50HZ |
0.6-0.8MPa |
180mm |
L=1900mm W=1200mm H=1800mm |
1000Kg |
設備配置表
序 號 |
配 置 |
生產廠家 |
1 |
可編程程序控制器 |
西門子 |
2 |
顯示屏 |
深圳步科 |
3 |
伺服電機 |
浙江蘇邁 |
4 |
驅動 |
浙江蘇邁 |
5 |
減速機 |
河北貝托 |
6 |
氣缸 |
百帝 |
7 |
電磁閥 |
亞德客 EMC |
8 |
急停 |
法國施耐德 |
9 |
按鈕 |
法國施耐德 |
10 |
旋鈕 |
法國施耐德 |
11 |
指示燈 |
法國施耐德 |
12 |
直線滑塊 |
pek |
13 |
梭閥 |
上海新益 |
14 |
減壓閥 |
人和氣動 |
15 |
二聯體 |
人和氣動 |
16 |
接近開關 |
奧托尼克斯 |
17 |
開關電源 |
臺灣明緯 |
18 |
繼電器 |
施耐德 |
